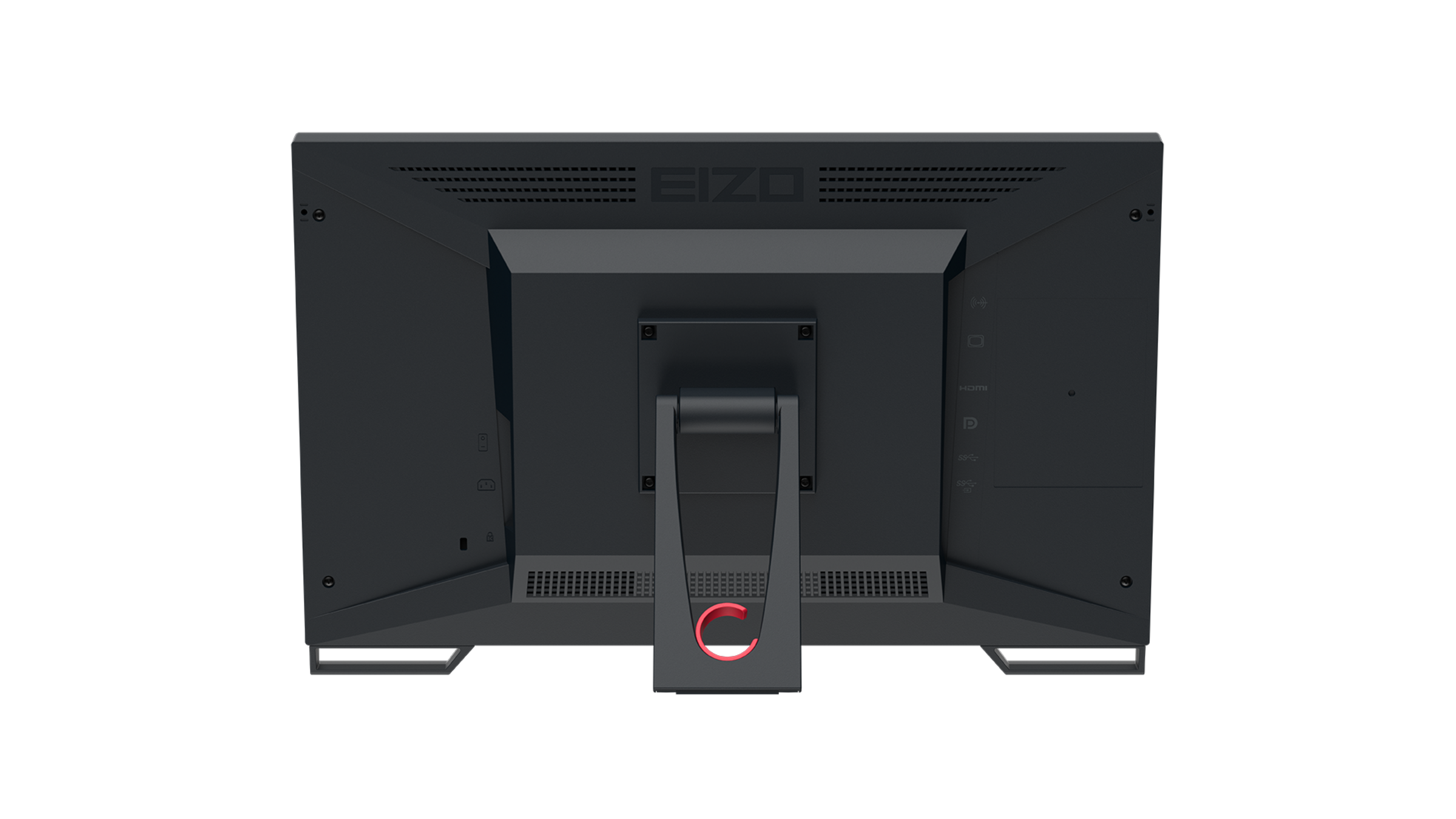

MS236WT-A RadiForce

EIZO heeft speciaal voor de kwaliteitsborging bij beeldweergaveapparaten uit de RadiForce-serie die worden gebruikt in medische toepassingen de software RadiCS ontwikkeld. Deze softwaresuite omvat uitgebreide testen en functionaliteit voor automatische aanpassing, waardoor een constante en consistente beeldweergave op alle RadiForce-monitoren kan worden gewaarborgd. De software doorloopt automatisch de testafbeeldingen waardoor metingen en evaluaties in overeenstemming met het beleid kunnen worden uitgevoerd, en tijd en kosten bespaard worden. Meetresultaten worden bijvoorbeeld automatisch opgeslagen in documentatie en worden gearchiveerd, en kunnen dan met de optionele software RadiNET Pro centraal worden beheerd en verwerkt. Ook is de software voorzien van een agenda met herinneringsfunctie zodat controles regelmatig en tijdig worden uitgevoerd. Om de luminantie te kunnen meten, met inbegrip van de sluierluminantie, is een geschikt meetapparaat vereist. RadiCS is in staat om de meetwaarden te lezen van de meest uiteenlopende luminantiemeters.

Software RadiCS

Volgens het ministerie van Milieu, Natuurbescherming en Nucleaire Veiligheid (BMU) is de richtlijn aangaande de kwaliteitsborging conform de Röntgenverordening (QS-RL): “Uitvoering van kwaliteitsborging bij röntgeninstallaties die worden gebruikt voor onderzoek en de behandeling van mensen“ normbepalend.

De norm DIN V 6868-157 reguleert de overdrachtscontrole en de consistentiecontrole van beeldweergavesystemen voor radiografie om de daarvoor vereiste beeldkwaliteit te waarborgen.

Afhankelijk van het onderzochte lichaamsgebied en de toegepaste methodiek gelden conform DIN 6868-157 verschillende minimumvereisten voor weergaveapparatuur. Aan de hand van EIZO's software voor kwaliteitsborging RadiCS kunnen deze vereisten worden onderverdeeld in de klassen I tot en met VIII. In de volgende tabel kunt u een overzicht bekijken van alle afzonderlijke klassen en de bijbehorende minimumvereisten.

Let op: Voor elk beeldweergavesysteem dat wordt gebruikt voor diagnosticering conform DIN 6868-157, moet een overdrachtscontrole worden uitgevoerd.

Het wordt aanbevolen om uw monitor regelmatig te reinigen. Hierdoor ziet de monitor er niet alleen als nieuw uit, maar wordt ook de levensduur en de bruikbaarheid verlengd. U kunt de behuizing en het LCD-schermoppervlak reinigen zoals hieronder wordt beschreven:

BELANGRIJK: Gebruik nooit thinner, benzeen, alcohol (ethanol, methanol of isopropanol), schuurmiddelen of andere sterke oplosmiddelen, want deze kunnen schade aan de behuizing of het LCD-scherm veroorzaken.

Behuizing
Vlekken op de behuizing kunt u verwijderen door deze weg te vegen met behulp van een zachte, licht bevochtigde doek en een mild reinigingsmiddel. Spuit in geen geval was of andere reinigingsmiddelen rechtstreeks op de behuizing. (Raadpleeg de handleiding voor gedetailleerde informatie)

LCD-scherm
Gebruik voor reiniging van het schermoppervlak een zachte doek (bijvoorbeeld een katoenen doek of een brillenpoetsdoekje). Hardnekkige vlekken kunnen meestal worden verwijderd door de doek met wat water te bevochtigen.

Voor de meest nauwkeurige beeldweergave zijn een homogene luminantieverdeling en een goede kleurechtheid van essentieel belang. Hiervoor zorgt ons DUE-circuit, de Digital Uniformity Equalizer. Deze speciale functionaliteit corrigeert bij elke tonaliteit en over het gehele beeldoppervlak automatisch oneffenheden van de luminantie en chrominantie, pixel voor pixel.

De looptijd van de garantie op EIZO RadiForce-monitoren bedraagt voor de meeste modellen 5 jaar, en deze garantie is inclusief on-site omruilservice. EIZO beveelt voor medische beeldschermen een helderheid aan die ruim boven de minimumvereisten conform QS-RL ligt. Deze aanbevolen helderheid wordt door EIZO gegarandeerd.
Welke garantie voor elk RadiForce-model van toepassing is, is te vinden in de bijbehorende productinformatie die bij elk model wordt meegeleverd.

Via de installatiewizard voor RadiCS 5 en met de daarvoor bestemde functie in RadiNET Pro wordt een gegevensmigratie voor u verzorgd.

Let wel: u moet daarvoor minstens RadiCS 4-versie 4.6.1 hebben. Hebt u een oudere versie van RadiCS 4? Voer dan eerst een update uit.

EIZO-monitoren ondersteunen DisplayPort Alternate Mode met hun USB-C-interface. Dit betekent dat ze beeldsignalen van Thunderbolt 3- of Thunderbolt 4-poorten via een USB-C-verbinding correct kunnen weergeven. De USB-C-signaalkabel die EIZO bij de monitor levert, is optimaal geschikt.

Als alternatief kunnen monitoren met een DisplayPort-aansluiting worden aangesloten met behulp van een geschikte kabel. De door EIZO meegeleverde CP200 signaalkabel (USB-C (TB3/TB4) naar DisplayPort) is het meest geschikt.

Een verbinding van Thunderbolt 3- of Thunderbolt 4-poorten naar de HDMI-interface van de monitor kan werken met geschikte actieve adapters/kabels. Wij raden echter aan de USB-C- of DisplayPort-interface van de monitor te gebruiken.

Voorbereiding op de verplaatsing:

Controleer eerst of RadiCS geopend kan worden op de vorige computer. Ons advies: Werk RadiCS op de vorige computer indien nodig bij naar dezelfde versie die u op de nieuwe computer gaat gebruiken.

Uitvoering van de verplaatsing:

• Stop de RadiCS5Service onder Services op de vorige computer.
• Kopieer de map db en de back-upmap onder C:\ProgramData\RadiCS5 (verborgen map) naar een geschikt opslagmedium of netwerkstation.
• Installeer de huidige RadiCS5-versie op de nieuwe computer (als u RadiNET Pro gebruikt, moet het RadiCSGatewaySettings.xml-bestand zich in de RadiCS-installatiemap bevinden).
• Stop nu de RadiCS5-service onder Services.
• Hernoem de map db en de map back-up in de map RadiCS5 op de nieuwe computer naar _db en _Backup.
• Kopieer de db- en back-upmappen van de vorige computer van het opslagmedium naar de RadiCS5-map C:\ProgramData\EIZO\RadiCS5 van de nieuwe computer.
• 7. Start de RadiCS5Service.
• Open nu RadiCS5 en controleer of alle gegevens zijn hersteld.

EIZO RadiForce-monitoren die worden gebruikt in de nabijheid van patiënten voldoen aan de richtlijn EN60601-1 en de CE-richtlijn voor medische apparatuur. In het gegevensblad van elk afzonderlijk RadiForce-model wordt beschreven of dit model wel of niet aan deze richtlijn voldoet.

EIZO RadiForce LCD-monitoren kunnen in de regel van hun standvoet worden losgekoppeld. Ze zijn aan de achterzijde voorzien van vier VESA-compatibele openingen waarmee de monitoren bevestigd kunnen worden aan andere houders. Controleer voor bevestiging wat de maximale draaglast van de andere houder is.

Hier vindt u Windows-stuurprogramma's voor uw grafische kaart en een overzicht van welke door EIZO aanbevolen grafische kaarten Windows 10 ondersteunen:

Naar het overzicht

Nee, u hoeft geen stuurprogramma te installeren. De monitoren worden gedetecteerd via de signaalkabel en vervolgens geïnstalleerd als standaard of Plug&Play-monitor.

Dit is een digitaal signaalcoderingssysteem dat wordt gebruikt als kopieerbeveiliging voor digitale inhoud als video, muziek, enz. De overdracht van digitale inhoud wordt beschermd door de inhoud aan afzenderszijde te versleutelen, via een DVI-uitgang te verzenden en aan ontvangerszijde weer te decoderen. Digitale inhoud kan echter niet worden weergegeven wanneer de apparatuur voor verzenden en ontvangen niet allebei ondersteuning voor HDCP bieden.

De procedure rond de EIZO on-site omruilservice wordt uitgevoerd en afgehandeld door onze servicepartner UNISERV GmbH. Bij vragen kunt u contact opnemen via onze hotline. +31 (0)40-76.00.376. Deze is bereikbaar van maandag tot en met vrijdag tussen 8:00 en 16:30u. Indien uw apparaat onverhoopt toch moet worden omgeruild, wordt binnen een werkdag een afspraak gemaakt voor het beschikbaar stellen van een gelijkwaardig apparaat. Er komt een chauffeur bij u langs en deze levert het vervangende apparaat af bij de locatie voor goederenontvangst, bijvoorbeeld bij de receptie. Het defecte apparaat wordt (op een later moment) weer mee teruggenomen.

Monitoren beschikken over miljoenen beeldelementen die elk afzonderlijk een oppervlakte hebben van minder dan één honderdste vierkante millimeter. In deze elementen kunnen fouten optreden als gevolg van voortdurend in- en uitschakelen. De zichtbaarheid van zo'n fout hangt voornamelijk af van de omgeving rond de betreffende pixel. In een goed verlichte omgeving zijn niet-oplichtende pixels bijna niet waar te nemen. Wat betreft het optreden van pixelfouten is elk LCD-scherm uniek.
Om een duidelijke indicatie te geven van het aantal pixelfouten dat door EIZO als ontoelaatbaar wordt beschouwd, worden beeldschermen van EIZO gecontroleerd in overeenstemming met internationaal erkende normen. Gemiddeld genomen over blijft het aantal pixelfouten zelfs ver onder de gestelde tolerantiewaarden. LCD-modellen die deze test niet met goed gevolg doorlopen, worden door EIZO niet uitgeleverd.  Afhankelijk van het model hebben EIZO-monitoren een zero-pixel-error-garantie voor volledige oplichtende subpixels (Deelelementen van beeldschermen ISO 9241-307). Geldigheidsduur: zes maanden vanaf de aanschafdatum.

Reparaties en procedure rond de EIZO on-site omruilservice wordt uitgevoerd en afgehandeld door onze servicepartner UNISERV GmbH.

UNISERV GmbH
Rudolf-Diesel-Straße 28
24558 Henstedt-Ulzburg

Bij vragen kunt u kosteloos contact opnemen via onze hotline op telefoonnummer +31 (0)40-76.00.376.
Deze is bereikbaar van maandag tot en met vrijdag tussen 8:00 en 16:30u.
Indien reparaties buiten de garantie vallen, ontvangt u een schatting van de reparatiekosten.

Garantie & Reparatieservice

Sinds de inwerkingtreding van de Duitse wet aangaande elektrische en elektronische apparatuur (ElektroG) op 24 maart 2006 mogen monitoren niet meer worden weggegooid als huisafval. Monitoren moeten op een milieuvriendelijke manier worden verwijderd. En dit geldt ook voor de apparatuur van EIZO.

Particuliere consumenten kunnen oude monitoren eenvoudig afgeven bij een lokaal inzamelpunt. Dit kan kosteloos. Vraag uw gemeente waar zich het dichtstbijzijnde inzamelpunt bevindt.

Als u een zakelijk gebruiker bent, kunt u contact opnemen met EIZO.

Hiervoor kunt u contact opnemen met onze servicepartner:

UNISERV GmbH
Rudolf-Diesel-Straße 28
24558 Henstedt-Ulzburg

Gratis service-Hotline, tel. +31 (0)40-76.00.376. Deze is bereikbaar van maandag tot en met vrijdag tussen 8:00 en 16:30u.

Garantie & Reparatieservice

De letters die worden vermeld achter de cijferreeks hebben de volgende betekenis:

• BK: Behuizingskleur: Zwart
• GY: Behuizingskleur: Grijs
• WT: Behuizingskleur: Wit

De meeste monitoren van EIZO zijn uitgerust met twee of meer signaalingangen. Via een knop vooraan op de monitor kunt u probleemloos heen en weer schakelen tussen 2 of meer computers. Bij apparaten met een KVM-switch (KVM staat voor keyboard, video & mouse) schakelt zelfs de USB-hub over naar de betreffende computer.

Dit kan onder meer liggen aan het stuurprogramma van de grafische kaart. Installeer het meest recente stuurprogramma voor uw grafische kaart en start vervolgens de pc en het beeldscherm opnieuw op.
Oudere grafische kaarten zijn soms niet in staat om de gevraagde resolutie weer te geven. In dat geval dient u een nieuwe grafische kaart aan te schaffen met een passende uitgang.

Controleer eerst welke resolutie is ingesteld op het LCD-scherm. Zorg dat u de voor uw LCD-scherm aanbevolen resolutie hebt ingesteld. Als een lagere resolutie is ingesteld dan de aanbevolen resolutie, dan kan dit ervoor zorgen dat het beeld onscherp wordt weergegeven.

Het LCD-scherm bestaat uit een vast aantal beeldelementen (pixels) die oplichten om video-inhoud weer te geven. Het weergegeven beeld omvat zowel horizontale als verticale pixels. De beste beeldkwaliteit bij LCD's wordt gerealiseerd wanneer gegevens kunnen worden toegewezen aan alle pixels, wat inhoudt dat de resolutie van uw computer overeenkomt met de resolutie van het LCD-scherm.

De kleurtemperatuur is een maatstaf voor het meten van wittonen en de waarden worden aangeduid in Kelvin. Bij hoge temperaturen lijkt de wittoon enigszins blauw en bij lagere temperaturen juist wat roder te worden weergegeven.
5000 K: Dit is de temperatuur die gewoonlijk wordt gebruikt in de drukkerijbranche.
6500 K: Deze temperatuur is geschikt voor weergave van foto's en videobeelden.

De kleurweergave houdt verband met veranderingen in het ingangssignaalniveau. Deze relatie wordt ook wel de gammakarakteristiek genoemd. Bij beeldweergave leiden lage gammawaarden tot witachtige beelden en zorgen hoge gammawaarden juist ook voor een hoog contrast.

Dit is de internationale standaard voor een RGB-kleurruimte. Om kleurafstemming tussen toepassingen en hardware zoals monitoren, scanners en digitale camera's mogelijk te maken, is een kleurruimte gecreëerd die op de meeste apparaten kan worden verwerkt. sRGB-afbeeldingen die zijn vastgelegd op of worden verzonden door "sRGB-apparaten" maken gebruik van de volledige sRGB-kleurruimte en bevatten geen kleuren die buiten deze sRGB-kleurruimte liggen. Kleurtoewijzingen zoals witpunt en gamma zijn vastgelegd.

Indien verbonden met een USB-compatibele computer functioneert de monitor als een hub waarop u andere USB-compatibele randapparatuur aan kunt sluiten.

De term 'kijkhoek' verwijst naar de hoek waarbij het contrast bij zicht op het scherm beter is dan 10:1. Over het algemeen is dit bij waarden tussen 160° en 178°. Deze waarden geven echter geen informatie over de enorme verschillen die kunnen optreden binnen elke kijkhoek. Voor gebruikers geldt dat het contrast niet aanzienlijk mag veranderen wanneer loodrecht en licht zijdelings naar het scherm gekeken wordt. Er mag ook geen verschil waarneembaar zijn wanneer gebruikers naar de weergave in het midden van het scherm of op de buitenrand van het scherm kijken. De contraststabiliteit kan door de verschillende LCD-technologieën best uiteenlopen en dit kan het beste worden vastgesteld met behulp van een meetdiagram of bij een directe visuele vergelijking. Des te stabieler de contrasten binnen het blikveld van de kijker zijn, des te beter is de beeldweergave.

In dit onderdeel van de monitor worden de signaalwaarden aan de kleurtonaliteiten voor weergave toegewezen. Om een nauwkeurige kleuraansturing te bewerkstelligen, beschikken EIZO-monitoren over een 24-bit, 16-bit, 14-bit of 10-bit Look-Up-Table in plaats van de gebruikelijke 8-bit Look-Up Table (LUT). Dit omvat een echt precisiewerkje dat wordt uitgevoerd door een innovatieve, hoogwaardige chip die EIZO speciaal voor dit doel heeft ontwikkeld.

Gelijkblijvende helderheid is onontbeerlijk voor een briljante kleurweergave. Bij traditionele LCD-monitoren duurt het één tot twee uur voordat de helderheid stabiel is. Maar ook daarna blijven ze gevoelig voor temperatuurschommelingen. Afhankelijk van het model regelt de gepatenteerde elektronica de backlight. De helderheid wordt automatisch constant gehouden – onafhankelijk van de inschakelduur en de omgevingstemperatuur.

Dit is een digitale signaalinterface voor beeld- en geluidssignalen van computermonitoren met hoge overdrachtsbandbreedte en compacte connectorformaten.

Contrast verwijst naar de verhouding tussen zwart en wit en met betrekking tot monitoren wordt meestal uitgegaan van een donkere-kamercontrast uit een gecontroleerde laboratoriumomgeving. Typisch gebruikte contrasten bij afdrukken op papier hebben de volgende verhoudingen: 6:1 bij kranten, 31:1 bij laserprinters en 49:1 bij fotopapier. Contrasten als in een donkere kamer zijn op kantoor niet haalbaar omdat weergave van zeer diep zwart niet kan worden gerealiseerd bij normaal omgevingslicht, zelfs niet wanneer het scherm is uitgeschakeld.
